Ален Брэдли ПоверФлекс 20БД156А0АННАНК0

Китай Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик
Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик Ален Брэдли ПоверФлекс 20БД156А0АННАНК0 поставщик

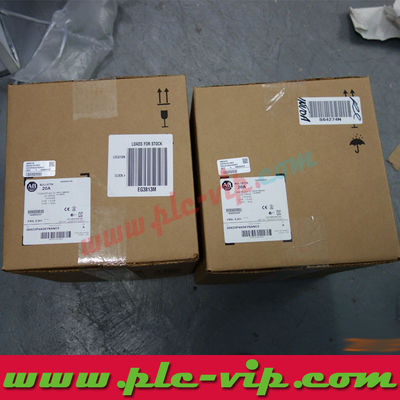

Большие изображения :  Ален Брэдли ПоверФлекс 20БД156А0АННАНК0

Подробная информация о продукте:

Место происхождения: Сделанный в МЕКСИКЕ
Фирменное наименование: PLC Module
Сертификация: All goods we supply are 100% original factory sealed with 1 year warranty!
Номер модели: Ален Брэдли ПоверФлекс 20БД156А0АННАНК0

Оплата и доставка Условия:

Количество мин заказа: 1 /PCS
Цена: $6266.00 (USD/PCS)
Упаковывая детали: новая 100% первоначально
Время доставки: В ШТОКЕ; 4-6 недель для приказывать
Условия оплаты: Т/Т, западное соединение и ПайПал.
Поставка способности: 2 шт
Подробное описание продукта

20BD156A0ANNANC0 technical data PDF download 20BD156A0ANNANC0 PowerFlex 700 156 А, 480 В AC

Категория: ПЛК, источники питания и вводы/выводы
Производитель: Rockwell
Группа: Приводы PowerFlex 70

20BD156A0ANNANC0 — это привод PowerFlex 700, код каталога b=D: 480 В AC, 3 фазы, 50/60 Гц.

Три цифры после буквы напряжения — это выходной ток в амперах — здесь 156 А. Опубликованные номинальные значения: 125 кВт, рама 6.

Быстрый ответ. 20BD156A0ANNANC0 — это привод Rockwell Automation PowerFlex 70, 400 В AC, нормального режима работы (), рама 6, A - IP 20, NEMA/UL Type 1, с конформным покрытием.

  • Номинальный выходной ток:
  • Номинальная мощность двигателя:
  • Рама: 6
  • Корпус: A - IP 20, NEMA/UL Type 1, с конформным покрытием
  • Слот связи: N - Нет
  • Управление и вводы/выводы: C - Векторное управление, вводы/выводы 24 В DC
20BD248A0ANNANC0 248 А В НАЛИЧИИ
20BD180A3ANNANC0 180 А В НАЛИЧИИ
20BD180A0NYNANC0 180 А В НАЛИЧИИ
20BD180A0AYNANC0 180 А В НАЛИЧИИ
20BD180A0ANNANC0 180 А В НАЛИЧИИ
20BD156A3AYNANC0 156 А В НАЛИЧИИ
20BD156A0AYNANN0 156 А В НАЛИЧИИ
20BD156A0AYNANC0 156 А В НАЛИЧИИ
20BD156A0ANNAND0 156 А В НАЛИЧИИ
20BD156A0ANNANC0 156 А В НАЛИЧИИ
20BD125A3AYNANC0 125 А В НАЛИЧИИ
20BD125A3ANNANC0 125 А В НАЛИЧИИ
20BD125A3ANNAEC0 125 А В НАЛИЧИИ
20BD125A0AYNANC0 125 А В НАЛИЧИИ
20BD125A0ANNAND0 125 А В НАЛИЧИИ
20BD125A0ANNANC0 125 А В НАЛИЧИИ
20BD096A3ANNANC0 96 А В НАЛИЧИИ
20BD096A0NYNANC0 96 А В НАЛИЧИИ
20BD096A0AYNAND0 96 А В НАЛИЧИИ

Технические характеристики продукта 20BD156A0ANNANC0 (PDF)
Номер каталога
20BD156A0ANNANC0
Номинальное напряжение (b)
D - 480 В AC, 3 фазы, 50/60 Гц
Номинальный выходной ток (c)
156 А
Номинальное значение для нормального режима работы
125 кВт
Размер рамы
6
Корпус (d)
A - IP 20, NEMA/UL Type 1, с конформным покрытием
HIM (e)
0 - Пустая крышка
Документация (f)
A - Руководство включено
Тормозной IGBT (g)
N - Нет тормозного IGBT
Внутренний тормозной резистор (h)
N - Нет внутреннего тормозного резистора
Класс эмиссии (i)
A - Фильтр CE установлен, дроссель CM установлен
Слот связи (j)
N - Нет
Управление и вводы/выводы (k)
C - Векторное управление, вводы/выводы 24 В DC
Обратная связь (l)
0 - Нет обратной связи
Код номинального значения
156 - читается как выходной ток в амперах
Источник
20B-TD001 стр. 6-7 объяснение каталога; номинальное значение и рама из таблиц номинальных значений Rockwell

Приведенные выше значения атрибутов воспроизведены из данных производителя продукта. Для авторитетной технической записи см. публикации Rockwell 20B-TD001 (сентябрь 2023 г.) (спецификации модуля) и 20B-UM001 (инструкции по установке). Сведения о сертификации с номерами сертификатов и файлов перечислены в разделе FAQ ниже.

20BD156A0ANNANC0 20BD156A0ANNANC0 20BD156A0ANNANC0 20BD156A0ANNANC0 20BD156A0ANNANC0 20BD156A0ANNANC0 20BD156A0ANNANC0

Как прочитать этот номер каталога

Строка состоит из 20B (привод), D (напряжение), 156 (выходной ток в амперах), затем девять позиций опций от d до l.

Здесь: d=A, e=0, f=A, g=N, h=N, i=A, j=N, k=C, l=0.

Существуют еще две позиции m и n для будущего использования и специальной прошивки; они обычно не включаются в заказы.

Что контролирует каждая позиция

Корпус (d): IP 20, NEMA/UL Type 1, с конформным покрытием.

HIM (e): Пустая крышка. Коды удаленного HIM J и K монтируются на дверце панели и требуют отдельного корпуса IP 54.

Тормозной IGBT (g): Нет тормозного IGBT. Внутренний тормозной резистор (h): Нет внутреннего тормозного резистора; Rockwell не предлагает внутренний резистор для рам 3 и выше.

Эмиссия (i): Фильтр CE установлен, дроссель CM установлен. Слот связи (j): Нет. Управление и вводы/выводы (k): Векторное управление, вводы/выводы 24 В DC. Обратная связь (l): Нет обратной связи.

Где этот привод находится в линейке 480 В

Привод 20BD — это трехфазный привод на 480 В AC семейства PowerFlex 700: трехфазный вход, трехфазный выход, от 0 до номинального напряжения двигателя на выходе.

Код тока — это выходной ток привода в амперах, поэтому один и тот же код встречается в линейках 400 В и 480 В с разными значениями кВт — здесь значение кВт — это значение для 480 В.

Стандартное сенсорное векторное управление с полной настройкой; позиция k определяет, являются ли вводы/выводы 24 В DC/AC или 115 В AC.

Что проверить перед покупкой подержанного

Номер каталога на заводской табличке, все 16 символов, по сравнению с этой страницей.

Наличие корпуса рамы 5 или 6; приводы с открытым/фланцевым (d=F) и автономным (d=G) исполнением имеют одно и то же шасси в разной упаковке.

Наличие платы энкодера (l=1) и тормозного IGBT (g=Y), поскольку оба являются отдельным оборудованием, а не параметрами.

Документированный источник

Позиции, классы напряжения и коды опций перенесены из 20B-TD001 (сентябрь 2023 г.), Объяснение номера каталога, страницы 6 и 7, и перекрестно проверены с 20B-UM001, страница P-5.

Значения тока, мощности и рамы взяты со страницы продукта Rockwell Automation для этого номера каталога; там, где на странице нет указания мощности, она здесь не указана.

FAQ — 20BD156A0ANNANC0

Что такое 20BD156A0ANNANC0?

Привод PowerFlex 700, 480 В AC, 3 фазы, 50/60 Гц, выходной ток 156 А.

Каков выходной ток 20BD156A0ANNANC0?

156 А.

Что означает код D?

480 В AC, 3 фазы, 50/60 Гц.

Имеет ли 20BD156A0ANNANC0 опцию связи?

Нет.

Какой корпус у 20BD156A0ANNANC0?

IP 20, NEMA/UL Type 1, с конформным покрытием.

Связанные номера каталогов с тем же кодом номинального значения. Та же силовая ступень, другая строка опций — корпус, HIM, связь и позиции безопасности — вот что меняется между ними.

20BD8P0A3AYNANC0 (8,0 А) · 20BD8P0A3AYNACD0 (8,0 А) · 20BD8P0A3AYNACC0 (8,0 А) · 20BD8P0A0NYYANC0 (8,0 А) · 20BD8P0A0NYNANC0 (8,0 А) · 20BD8P0A0AYNAND0 (8,0 А) · 20BD8P0A0AYNANC0 (8,0 А) · 20BD730N0ANNNNC0 (730 А) · 20BD5P0A3NYNACC1 (5,0 А) · 20BD5P0A3AYNACC0 (5,0 А)


Источники данных. Декодировано из Rockwell 20B-TD001 стр. 6-7 Объяснение номера каталога; номинальное значение и рама со страницы продукта Rockwell Automation для этого номера каталога. Любой атрибут, который публикация не печатает, отмечен как "Не опубликовано", а не взят со страницы дистрибьютора. Номер каталога, упаковка и статус наличия — это запись о наличии данного товара.
