Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1

Китай Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик
Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1 поставщик

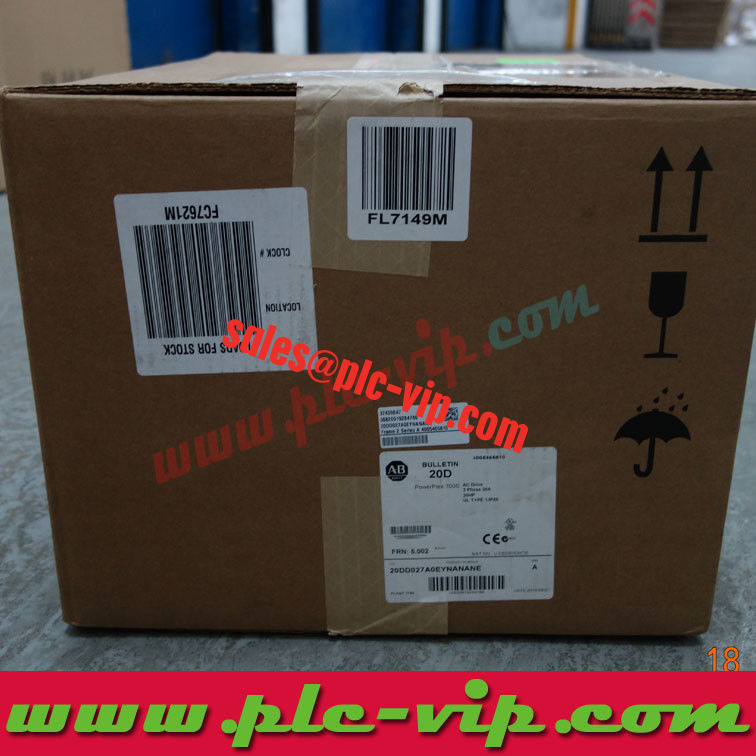

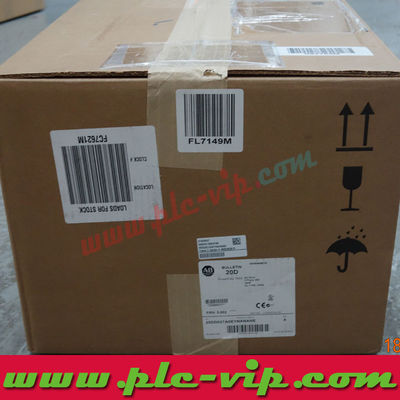

Большие изображения :  Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1

Подробная информация о продукте:

Место происхождения: Сделанный в МЕКСИКЕ
Фирменное наименование: PLC Module
Сертификация: All goods we supply are 100% original factory sealed with 1 year warranty!
Номер модели: Ален Брэдли ПоверФлекс 20БД052А3АИНАКК1

Оплата и доставка Условия:

Количество мин заказа: 1 /PCS
Цена: $3452.00 (USD/PCS)
Упаковывая детали: новая 100% первоначально
Время доставки: В ШТОКЕ; 4-6 недель для приказывать
Условия оплаты: Т/Т, западное соединение и ПайПал.
Поставка способности: 2 шт
Подробное описание продукта

20BD052A3AYNACC1 technical data PDF download 20BD052A3AYNACC1 PowerFlex 700 52 A, 480 В AC

Категория: ПЛК, источники питания и вводы/выводы
Производитель: Rockwell
Группа: Приводы PowerFlex 70

20BD052A3AYNACC1 — это привод PowerFlex 700, каталожный номер b=D: 480 В AC, 3-фазный, 50/60 Гц.

Три цифры после буквы напряжения — это выходной ток в амперах, здесь 52 А. Заявленные номинальные значения: 40 кВт, корпус 3.

Краткий ответ.20BD052A3AYNACC1 — это привод Rockwell Automation PowerFlex 70, 480 В AC, нормальный режим работы (), корпус 3, A - IP 20, NEMA/UL Type 1, с конформным покрытием.

  • Выходной ток в нормальном режиме:
  • Номинальная мощность двигателя:
  • Корпус: 3
  • Корпус: A - IP 20, NEMA/UL Type 1, с конформным покрытием
  • Слот связи: C - ControlNet (коаксиальный)
  • Управление и вводы/выводы: C - Векторное управление, 24 В DC вводы/выводы
20BD077A0AYNANC0 77 А В НАЛИЧИИ
20BD077A0AYNANA0 77 А В НАЛИЧИИ
20BD077A0ANNANC0 77 А В НАЛИЧИИ
20BD077A0ANNANA0 77 А В НАЛИЧИИ
20BD065A3AYNAND0 65 А В НАЛИЧИИ
20BD065A3AYNANC0 65 А В НАЛИЧИИ
20BD065A0AYNAND0 65 А В НАЛИЧИИ
20BD065A0AYNANC0 65 А В НАЛИЧИИ
20BD052A3AYNANC0 52 А В НАЛИЧИИ
20BD052A3AYNACC1 52 А В НАЛИЧИИ
20BD052A0AYNANC0 52 А В НАЛИЧИИ
20BD052A0AYNAEC0 52 А В НАЛИЧИИ
20BD040A3AYNAND0 40 А В НАЛИЧИИ
20BD040A0AYNAND0 40 А В НАЛИЧИИ
20BD040A0AYNANC0 40 А В НАЛИЧИИ
20BD034A3AYNACD0 34 А В НАЛИЧИИ
20BD034A0AYNAND0 34 А В НАЛИЧИИ
20BD034A0AYNANC0 34 А В НАЛИЧИИ
20BD027A3AYNAND0 27 А В НАЛИЧИИ

Спецификации продукта 20BD052A3AYNACC1 (PDF)
 Каталожный номер
 20BD052A3AYNACC1
 Номинальное напряжение (b)
 D - 480 В AC, 3-фазный, 50/60 Гц
 Номинальный выходной ток (c)
 52 А
 Нормальный режим работы
 40 кВт
 Размер корпуса
 3
 Корпус (d)
 A - IP 20, NEMA/UL Type 1, с конформным покрытием
 HIM (e)
 3 - ЖК-дисплей, полнофункциональная цифровая клавиатура
 Документация (f)
 A - Руководство включено
 Тормозной IGBT (g)
 Y - Установлен тормозной IGBT
 Внутренний тормозной резистор (h)
 N - Нет внутреннего тормозного резистора
 Класс эмиссии (i)
 A - Установлен CE-фильтр, установлен CM-дроссель
 Слот связи (j)
 C - ControlNet (коаксиальный)
 Управление и вводы/выводы (k)
 C - Векторное управление, 24 В DC вводы/выводы
 Обратная связь (l)
 1 - Энкодер, 12 В/5 В
 Код номинальных значений
 052 - читается как выходной ток в амперах
 Источник
 20B-TD001 стр. 6-7 объяснение каталожного номера; номинальные значения и корпус из таблиц номинальных значений Rockwell

Приведенные выше значения атрибутов воспроизведены из данных производителя. Авторитетный технический документ см. в публикациях Rockwell 20B-TD001 (сентябрь 2023 г.) (спецификации модуля) и 20B-UM001 (инструкции по установке). Сведения о сертификации с номерами сертификатов и файлов перечислены в разделе FAQ ниже.

20BD052A3AYNACC1 20BD052A3AYNACC1 20BD052A3AYNACC1 20BD052A3AYNACC1 20BD052A3AYNACC1 20BD052A3AYNACC1 20BD052A3AYNACC1

Как прочитать этот каталожный номер

Строка состоит из 20B (привод), D (напряжение), 052 (выходной ток в амперах), затем девять позиций опций от d до l.

Здесь: d=A, e=3, f=A, g=Y, h=N, i=A, j=C, k=C, l=1.

Существуют еще две позиции m и n для будущего использования и специальной прошивки; они обычно не включаются в заказы.

Что контролирует каждая позиция

Корпус (d): IP 20, NEMA/UL Type 1, с конформным покрытием.

HIM (e): ЖК-дисплей, полнофункциональная цифровая клавиатура. Коды удаленного HIM J и K монтируются на дверце панели и требуют отдельного корпуса IP 54.

Тормозной IGBT (g): Установлен тормозной IGBT. Внутренний тормозной резистор (h): Нет внутреннего тормозного резистора; Rockwell не предлагает внутренний резистор для корпусов 3 и выше.

Эмиссия (i): Установлен CE-фильтр, установлен CM-дроссель. Слот связи (j): ControlNet (коаксиальный). Управление и вводы/выводы (k): Векторное управление, 24 В DC вводы/выводы. Обратная связь (l): Энкодер, 12 В/5 В.

Где этот привод находится в линейке 480 В

Привод 20BD — это трехфазный член семейства PowerFlex 700 на 480 В AC: трехфазный вход, трехфазный выход, от 0 до номинального напряжения двигателя на выходе.

Код тока — это выходной ток привода в амперах, поэтому один и тот же код встречается в семействах 400 В и 480 В с разными значениями кВт — здесь значение кВт относится к 480 В.

Бездатчиковое векторное управление с полной настройкой является стандартным; позиция k определяет, являются ли вводы/выводы 24 В DC/AC или 115 В AC.

Что проверить перед покупкой подержанного

Номер каталога на заводской табличке, все 16 символов, по сравнению с этой страницей.

Наличие корпуса корпуса 5 или 6; приводы с открытым/фланцевым (d=F) и автономным (d=G) исполнением имеют одно и то же шасси в разной упаковке.

Наличие платы энкодера (l=1) и тормозного IGBT (g=Y), поскольку оба являются отдельным оборудованием, а не параметрами.

Документированный источник

Позиции, классы напряжения и коды опций перенесены из 20B-TD001 (сентябрь 2023 г.), Объяснение каталожного номера, страницы 6 и 7, и перекрестно проверены с 20B-UM001, страница P-5.

Данные о токе, мощности и корпусе взяты со страницы продукта Rockwell Automation для этого каталожного номера; там, где на странице нет данных о мощности, они здесь не указаны.

FAQ — 20BD052A3AYNACC1

Что такое 20BD052A3AYNACC1?

Привод PowerFlex 700, 480 В AC, 3-фазный, 50/60 Гц, выходной ток 52 А.

Каков выходной ток 20BD052A3AYNACC1?

52 А.

Что означает код D?

480 В AC, 3-фазный, 50/60 Гц.

Имеет ли 20BD052A3AYNACC1 опцию связи?

ControlNet (коаксиальный).

Какой корпус у 20BD052A3AYNACC1?

IP 20, NEMA/UL Type 1, с конформным покрытием.

Связанные каталожные номера с тем же кодом номинальных значений. Та же силовая ступень A, другая строка опций — корпус, HIM, связь и позиции безопасности меняются между ними.

20BD8P0A3AYNANC0 (8,0 А) · 20BD8P0A3AYNACD0 (8,0 А) · 20BD8P0A3AYNACC0 (8,0 А) · 20BD8P0A0NYYANC0 (8,0 А) · 20BD8P0A0NYNANC0 (8,0 А) · 20BD8P0A0AYNAND0 (8,0 А) · 20BD8P0A0AYNANC0 (8,0 А) · 20BD730N0ANNNNC0 (730 А) · 20BD5P0A3NYNACC1 (5,0 А) · 20BD5P0A3AYNACC0 (5,0 А)


Источники данных. Декодировано из Rockwell 20B-TD001 стр. 6-7 Объяснение каталожного номера; номинальные значения и корпус со страницы продукта Rockwell Automation для этого каталожного номера. Любой атрибут, который публикация не печатает, отмечен как "Не опубликовано" вместо того, чтобы брать его со страницы дистрибьютора. Каталожный номер, упаковка и статус наличия — это запись о наличии данного товара.
