Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0

Китай Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик
Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0 поставщик

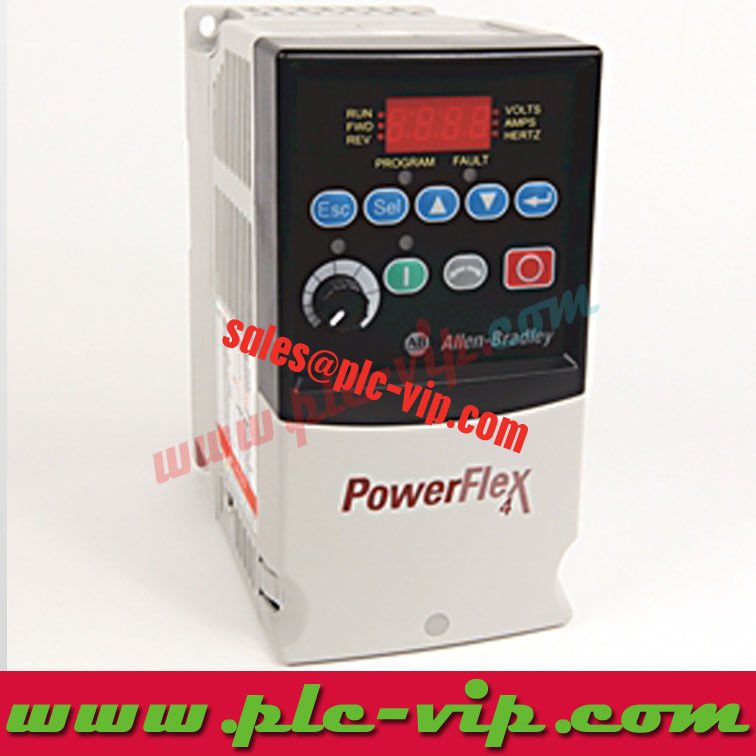

Большие изображения :  Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0

Подробная информация о продукте:

Место происхождения: Сделанный в МЕКСИКЕ
Фирменное наименование: PLC Module
Сертификация: All goods we supply are 100% original factory sealed with 1 year warranty!
Номер модели: Ален Брэдли ПоверФлекс 20БК022А0АИНАКБ0

Оплата и доставка Условия:

Количество мин заказа: 1 /PCS
Цена: 2210.00 (USD/PCS)
Упаковывая детали: новая 100% первоначально
Время доставки: В ШТОКЕ; 4-6 недель для приказывать
Условия оплаты: Т/Т, западное соединение и ПайПал.
Поставка способности: 2 шт
Подробное описание продукта

20BC022A0AYNACB0 technical data PDF download PowerFlex 700 22 A, 400 В AC

Категория: ПЛК, источники питания и модули ввода-вывода
Производитель: Rockwell
Группа: Приводы PowerFlex 70

20BC022A0AYNACB0 — это привод PowerFlex 700, код каталога b=C: 400 В AC, 3 фазы, 50/60 Гц.

Три цифры после буквы напряжения обозначают выходной ток в амперах — здесь 22 А. Заявленные номинальные значения: 11 кВт, типоразмер 1.

Краткий ответ.20BC022A0AYNACB0 — это привод Rockwell Automation PowerFlex 70, 400 В AC, нормальный режим работы (), типоразмер 1, A - IP 20, NEMA/UL Type 1, с конформным покрытием.

  • Номинальный выходной ток:
  • Номинальная мощность двигателя:
  • Типоразмер: 1
  • Корпус: A - IP 20, NEMA/UL Type 1, с конформным покрытием
  • Слот связи: C - ControlNet (коаксиальный)
  • Управление и ввод-вывод: B - Стандартное управление, ввод-вывод 115 В AC
20BC022A0NYNANN0 22 А В НАЛИЧИИ
20BC022A0NYNANC0 22 А В НАЛИЧИИ
20BC022A0AYYANC0 22 А В НАЛИЧИИ
20BC022A0AYNAND0 22 А В НАЛИЧИИ
20BC022A0AYNANC1 22 А В НАЛИЧИИ
20BC022A0AYNANC0 22 А В НАЛИЧИИ
20BC022A0AYNANB0 22 А В НАЛИЧИИ
20BC022A0AYNANA0 22 А В НАЛИЧИИ
20BC022A0AYNACC0 22 А В НАЛИЧИИ
20BC022A0AYNACB0 22 А В НАЛИЧИИ
20BC015A3AYYANC0 15,4 А В НАЛИЧИИ
20BC015A3AYYADA0 15,4 А В НАЛИЧИИ
20BC015A3AYNANN0 15,4 А В НАЛИЧИИ
20BC015A3AYNAND0 15,4 А В НАЛИЧИИ
20BC015A3AYNANC1 15,4 А В НАЛИЧИИ
20BC015A3AYNANC0 15,4 А В НАЛИЧИИ
20BC015A3AYNAEC0 15,4 А В НАЛИЧИИ
20BC015A3AYNADC0 15,4 А В НАЛИЧИИ
20BC015A3AYNACC1 15,4 А В НАЛИЧИИ

Технические характеристики 20BC022A0AYNACB0 (PDF)
 Код каталога
 20BC022A0AYNACB0
 Номинальное напряжение (b)
 C - 400 В AC, 3 фазы, 50/60 Гц
 Номинальный выходной ток (c)
 22 А
 Номинальный режим работы
 11 кВт
 Размер корпуса
 1
 Корпус (d)
 A - IP 20, NEMA/UL Type 1, с конформным покрытием
 HIM (e)
 0 - Заглушка
 Документация (f)
 A - Руководство включено
 Тормозной IGBT (g)
 Y - Установлен тормозной IGBT
 Внутренний тормозной резистор (h)
 N - Нет внутреннего тормозного резистора
 Класс эмиссии (i)
 A - Установлен фильтр CE, установлен дроссель CM
 Слот связи (j)
 C - ControlNet (коаксиальный)
 Управление и ввод-вывод (k)
 B - Стандартное управление, ввод-вывод 115 В AC
 >Обратная связь (l)
 0 - Нет обратной связи
 Код номинала
 022 - читается как выходной ток в амперах
 Источник
 20B-TD001 стр. 6-7 объяснение каталога; номинальные значения и типоразмер из таблиц номинальных значений Rockwell

Приведенные выше значения атрибутов воспроизведены из данных производителя. Для авторитетной технической информации см. публикации Rockwell 20B-TD001 (сентябрь 2023 г.) (спецификации модуля) и 20B-UM001 (инструкции по установке). Сведения о сертификации с номерами сертификатов и файлов приведены в разделе FAQ ниже.

20BC022A0AYNACB0 20BC022A0AYNACB0 20BC022A0AYNACB0 20BC022A0AYNACB0 20BC022A0AYNACB0 20BC022A0AYNACB0 20BC022A0AYNACB0

Как читать этот код каталога

Строка состоит из 20B (привод), C (напряжение), 022 (выходной ток в амперах), затем девять позиций опций от d до l.

Здесь: d=A, e=0, f=A, g=Y, h=N, i=A, j=C, k=B, l=0.

Существуют еще две позиции m и n для будущего использования и специальной прошивки; они обычно опускаются в большинстве заказов.

Что контролирует каждая позиция

Корпус (d): IP 20, NEMA/UL Type 1, с конформным покрытием.

HIM (e): Заглушка. Удаленные коды HIM J и K монтируются на дверце панели и требуют отдельного корпуса IP 54.

Тормозной IGBT (g): Установлен тормозной IGBT. Внутренний тормозной резистор (h): Нет внутреннего тормозного резистора; Rockwell не предлагает внутренний резистор для типоразмеров 3 и больше.

Эмиссия (i): Установлен фильтр CE, установлен дроссель CM. Слот связи (j): ControlNet (коаксиальный). Управление и ввод-вывод (k): Стандартное управление, ввод-вывод 115 В AC. Обратная связь (l): Нет обратной связи.

Место этого привода в линейке 480 В

Привод 20BD — это трехфазный член семейства PowerFlex 700 на 480 В AC: трехфазный вход, трехфазный выход, напряжение на выходе от 0 до номинального напряжения двигателя.

Код тока — это выходной ток привода в амперах, поэтому один и тот же код встречается в линейках 400 В и 480 В с разными значениями кВт — здесь значение кВт относится к линейке 480 В.

Стандартное управление с векторным управлением без датчика и полной настройкой; позиция k определяет, будет ли ввод-вывод 24 В DC/AC или 115 В AC.

Что проверить перед покупкой б/у

Номер каталога на шильдике, все 16 символов, по сравнению с этой страницей.

Наличие корпуса типоразмера 5 или 6; приводы с открытым/фланцевым (d=F) и автономным (d=G) исполнением имеют одинаковое шасси в разной упаковке.

Наличие платы энкодера (l=1) и тормозного IGBT (g=Y), поскольку оба являются отдельным оборудованием, а не параметрами.

Документированный источник

Позиции, классы напряжения и коды опций перенесены из 20B-TD001 (сентябрь 2023 г.), Объяснение кода каталога, страницы 6 и 7, и перекрестно проверены с 20B-UM001, страница P-5.

Данные о токе, мощности и типоразмере взяты со страницы продукта Rockwell Automation для этого кода каталога; там, где на странице нет указания мощности, она здесь не указана.

FAQ — 20BC022A0AYNACB0

Что такое 20BC022A0AYNACB0?

Привод PowerFlex 700, 400 В AC, 3 фазы, 50/60 Гц, выходной ток 22 А.

Каков выходной ток 20BC022A0AYNACB0?

22 А.

Что означает код C?

400 В AC, 3 фазы, 50/60 Гц.

Имеет ли 20BC022A0AYNACB0 опцию связи?

ControlNet (коаксиальный).

Какой корпус у 20BC022A0AYNACB0?

IP 20, NEMA/UL Type 1, с конформным покрытием.

Связанные коды каталогов с тем же кодом номинала. Та же силовая ступень, другая строка опций — корпус, HIM, связь и позиции безопасности меняются между ними.

20BC022A3NYNAEC0 (22 А) · 20BC022A3AYYADC0 (22 А) · 20BC022A3AYYADA0 (22 А) · 20BC022A3AYNANC0 (22 А) · 20BC022A3AYNANA0 (22 А) · 20BC022A3AYNAEC0 (22 А) · 20BC022A3AYNAEA0 (22 А) · 20BC022A3AYNADC0 (22 А) · 20BC022A3AYNACC0 (22 А) · 20BC022A3AYNACA0 (22 А)


Источники данных. Расшифровано из Rockwell 20B-TD001 стр. 6-7 Объяснение кода каталога; номинальные значения и типоразмер со страницы продукта Rockwell Automation для этого кода каталога. Любой атрибут, который публикация не печатает, отмечен как "Не опубликовано", а не взят со страницы дистрибьютора. Код каталога, упаковка и статус наличия — это запись о наличии данного товара.
