Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104

Китай Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик
Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104 поставщик

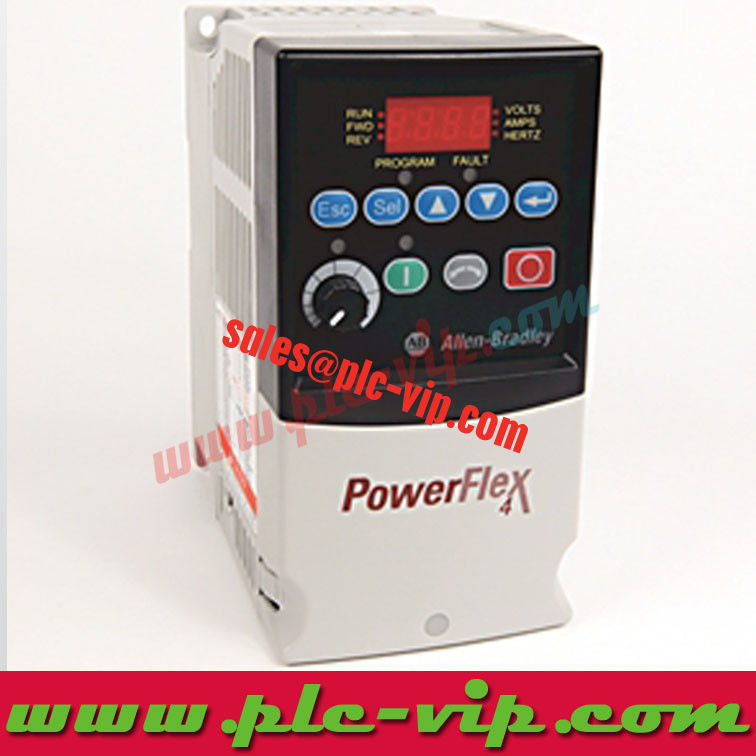

Большие изображения :  Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104

Подробная информация о продукте:

Место происхождения: Сделано в Китае
Фирменное наименование: PLC Module
Сертификация: All goods we supply are 100% original factory sealed with 1 year warranty!
Номер модели: Ален Брэдли ПоверФлекс 22А-Д6П0Н104/22АД6П0Н104

Оплата и доставка Условия:

Количество мин заказа: 1 /PCS
Цена: $296.00 (USD/PCS)
Упаковывая детали: новая 100% первоначально
Время доставки: В ШТОКЕ; 4-6 недель для приказывать
Условия оплаты: Т/Т, западное соединение и ПайПал.
Поставка способности: 5 шт
Подробное описание продукта

22AD6P0N104 technical data PDF download PowerFlex 4 2.2 кВт 3.0 л.с. AC привод 22AD6P0N104

Категория: ПЛК, блоки питания и модули ввода-вывода
Производитель: Rockwell
Группа: Приводы PowerFlex 70

22AD6P0N104 - это привод PowerFlex 4: 480 В переменного тока, трехфазный, выходной ток 6,0 А, 2,2 кВт / 3,0 л.с., корпус A.

PowerFlex 4 - это начальный член семейства PowerFlex: управление вольт на герц, фиксированная клавиатура с потенциометром скорости и тот же 4-разрядный дисплей и набор параметров, что и у более крупных приводов 4M и 40.

Краткий ответ. 22AD6P0N104 - это привод Rockwell Automation PowerFlex 70, 400 В переменного тока, нормального режима работы (), корпус A, .

  • Номинальный выходной ток:
  • Номинальная мощность двигателя:
  • Корпус: A
  • Корпус:
  • Слот связи:
  • Управление и ввод-вывод:
22AV6P0H204 1,5 кВт / 2,0 л.с. В НАЛИЧИИ
22AB8P0N104 1,5 кВт / 2,0 л.с. В НАЛИЧИИ
22AD1P4H204 0,4 кВт / 0,5 л.с. В НАЛИЧИИ
22AD1P4N104 0,4 кВт / 0,5 л.с. В НАЛИЧИИ
22AD2P3F104 0,75 кВт / 1,0 л.с. В НАЛИЧИИ
22AD2P3H204 0,75 кВт / 1,0 л.с. В НАЛИЧИИ
22AD4P0H204 1,5 кВт / 2,0 л.с. В НАЛИЧИИ
22AD4P0N104 1,5 кВт / 2,0 л.с. В НАЛИЧИИ
22AD6P0H204 2,2 кВт / 3,0 л.с. В НАЛИЧИИ
22AD6P0N104 2,2 кВт / 3,0 л.с. В НАЛИЧИИ
22AD8P7H204 3,7 кВт / 5,0 л.с. В НАЛИЧИИ
22AV6P0N104 1,5 кВт / 2,0 л.с. В НАЛИЧИИ

Спецификации продукта 22AD6P0N104 (PDF)
Номер каталога
22AD6P0N104
Номинальное напряжение (b)
D - 480 В переменного тока, трехфазный
Номинальный выходной ток (c)
6,0 А
Номинальная мощность
2,2 кВт / 3,0 л.с.
Размер корпуса
A
Корпус (d N)
Монтаж на панели, IP20 NEMA/UL Type Open
Интерфейсный модуль (e 1)
Фиксированная клавиатура с потенциометром скорости
Класс эмиссии (f 0)
без фильтра
Тормозной IGBT (g 4)
с тормозным IGBT
Код номинала
6P0 - выходной ток в амперах
Источник
22-TD001 стр.9 Таблица выбора продукта

Приведенные выше значения атрибутов воспроизведены из данных производителя. Для получения авторитетной технической информации см. публикации Rockwell 22-TD001 (сентябрь 2024 г.) (спецификации модуля) и 22A-UM001 (инструкции по установке). Сведения о сертификации с номерами сертификатов и файлов приведены в разделе FAQ ниже.

22AD6P0N104 22AD6P0N104 22AD6P0N104 22AD6P0N104 22AD6P0N104 22AD6P0N104 22AD6P0N104

Как прочитать этот номер каталога

22A - семейство PowerFlex 4; позиция b - класс напряжения, здесь 480 В переменного тока, трехфазный.

Позиции с 6 по 8 - код выходного тока, 6P0, что означает 6,0 А - тот же код означает другой кВт при другом классе напряжения.

Позиция d - буква корпуса, e - интерфейсный модуль, f - класс эмиссии, g - тормозной IGBT; последние два символа зарезервированы.

Что означает номинал для этого класса напряжения

При 480 В переменного тока, трехфазном режиме привод выдает 6,0 А непрерывно при 2,2 кВт (3,0 л.с.), с перегрузкой 150% в течение 60 секунд и 200% в течение 3 секунд.

Управление осуществляется по схеме вольт на герц с автоматическим усилением и компенсацией скольжения. Бездатчиковый векторный режим и контур ПИД-регулирования процесса не являются частью набора функций PowerFlex 4 - это то, что добавляют 4M и 40.

Корпус A определяет варианты монтажа на DIN-рейку и панель, а также необходимое пространство вокруг привода.

Установка и окружающая среда

Монтаж на DIN-рейку является стандартным для корпусов PowerFlex 4, с опциональным комплектом для монтажа на панель.

Съемный MOV к земле позволяет работать приводу в незаземленных системах распределения, а предварительная зарядка реле ограничивает пусковой ток.

В стандартную комплектацию входит встроенная клавиатура со скоростным потенциометром, поэтому привод можно ввести в эксплуатацию без ПК.

Что проверить перед покупкой

Полный номер каталога, поскольку буква корпуса (d) и цифра тормоза (g) изменяют аппаратное обеспечение.

Является ли цифра ЭМС-фильтра 1; приводы без фильтра нуждаются во внешнем фильтре для соответствия EN 61800-3.

Размер корпуса относительно пространства на панели, поскольку корпус B шире и требует зазора для теплоотводов.

Документированный источник

Классы напряжения, коды тока, значения кВт и л.с., размеры корпусов, коды корпусов и опций перенесены из 22-TD001 (сентябрь 2024 г.), Объяснение номера каталога на странице 8 и Выбор продукта на странице 9.

Заявления о функциях - управление В/Гц, монтаж на DIN-рейку, съемный MOV, встроенная клавиатура со скоростным потенциометром - взяты из сравнения функций на странице 7.

FAQ — 22AD6P0N104

Что такое 22AD6P0N104?

Привод переменного тока PowerFlex 4, 480 В переменного тока, трехфазный, 6,0 А, 2,2 кВт / 3,0 л.с., корпус A.

Каков выходной ток 22AD6P0N104?

6,0 А при 480 В переменного тока, трехфазный.

Какова номинальная мощность 22AD6P0N104?

2,2 кВт, 3,0 л.с.

Каков размер корпуса 22AD6P0N104?

Корпус A.

Какой тип управления использует PowerFlex 4?

Вольт на герц с автоматическим усилением и компенсацией скольжения.

Связанные номера каталогов с тем же кодом номинала. Та же силовая ступень A, другая строка опций - корпус, HIM, связь и позиции безопасности изменяются между ними.

22AA1P4N103 (0,2 кВт / 0,25 л.с.) · 22AA1P4N113 (0,2 кВт / 0,25 л.с.) · 22AA1P5F104 (0,2 кВт / 0,25 л.с.) · 22AA1P5H204 (0,2 кВт / 0,25 л.с.) · 22AA1P5N104 (0,2 кВт / 0,25 л.с.) · 22AA1P5N114 (0,2 кВт / 0,25 л.с.) · 22AA2P1N103 (0,4 кВт / 0,5 л.с.) · 22AA2P1N113 (0,4 кВт / 0,5 л.с.) · 22AA2P3H204 (0,4 кВт / 0,5 л.с.) · 22AA2P3N104 (0,4 кВт / 0,5 л.с.)


Источники данных. Декодировано из Rockwell 22-TD001 стр.8-9 Объяснение номера каталога и Выбор продукта Любой атрибут, который публикация не печатает, помечен как Не опубликовано, а не взят со страницы дистрибьютора. Номер каталога, упаковка и статус наличия - это запись наличия данного списка.
