Ален Брэдли ПанелВиев 2711К-К3М/2711КК3М

Китай Ален Брэдли ПанелВиев 2711К-К3М/2711КК3М поставщик
Ален Брэдли ПанелВиев 2711К-К3М/2711КК3М поставщик Ален Брэдли ПанелВиев 2711К-К3М/2711КК3М поставщик Ален Брэдли ПанелВиев 2711К-К3М/2711КК3М поставщик Ален Брэдли ПанелВиев 2711К-К3М/2711КК3М поставщик Ален Брэдли ПанелВиев 2711К-К3М/2711КК3М поставщик

Большие изображения :  Ален Брэдли ПанелВиев 2711К-К3М/2711КК3М

Подробная информация о продукте:

Место происхождения: сделанный в США
Фирменное наименование: PLC Module
Сертификация: All goods we supply are 100% original factory sealed with 1 year warranty!
Номер модели: Ален Брэдли ПанелВиев 2711К-К3М/2711КК3М

Оплата и доставка Условия:

Количество мин заказа: 1 /PCS
Цена: $215.00 (USD/PCS)
Упаковывая детали: новая 100% первоначально
Время доставки: В ШТОКЕ; 4-6 недель для приказывать
Условия оплаты: Paypal, T/T и западное соединение.
Поставка способности: 10 шт
Подробное описание продукта

2711C-K3M technical data PDF download 2711C-K3M Панельview Компонент C300 3 дюйма с клавиатурой

Категория: ПЛК, источники питания и модули ввода/вывода
Производитель: Rockwell
Группа: Терминал PanelView Component

2711C-K3M — это терминал PanelView Component C300: 3 дюйма, монохромный STN/FSTN, активная область 67 x 33 мм, управляемый цифровыми и функциональными клавишами. Питание 18...30 В постоянного тока при номинальном значении 24 В постоянного тока, а вес всего устройства составляет 0,30 кг, поэтому оно подходит для небольших машин, упаковочных станций и модернизируемых панелей, где полноразмерный PanelView Plus слишком велик.

Rockwell Automation снял с производства этот номер каталога 02 июля 2018 года и указывает 2711R-T4T в качестве его функциональной замены. Товары, оставшиеся на складе, приобретаются в качестве запасных частей или для восстановления идентичных машин, а технические данные ниже — это то, что действительно необходимо для принятия решения о замене.

2711C-K2M PanelView Component C200, 2 дюйма монохромный трансфлективный STN, цифровые и функциональные клавиши В НАЛИЧИИ
2711C-F2M PanelView Component C200, 2 дюйма монохромный трансфлективный STN, функциональные клавиши В НАЛИЧИИ
2711C-K3M PanelView Component C300, 3 дюйма монохромный трансфлективный FSTN, цифровые и функциональные клавиши В НАЛИЧИИ
2711C-T3M PanelView Component C300, 3 дюйма монохромный трансфлективный FSTN, аналоговый сенсорный экран В НАЛИЧИИ
2711C-T4T PanelView Component C400, 4 дюйма цветной трансмиссивный TFT, аналоговый сенсорный экран и 4 функциональные клавиши В НАЛИЧИИ
2711C-T6M PanelView Component C600, 5,7 дюйма монохромный трансфлективный FSTN, аналоговый сенсорный экран В НАЛИЧИИ
2711C-T10C PanelView Component C1000, 10,4 дюйма цветной трансмиссивный TFT, аналоговый сенсорный экран В НАЛИЧИИ

Технические характеристики 2711C-K3M (PDF)
 Применение
 Операторский терминал PanelView Component C300, 3 дюйма
 Кат. №
 2711C-K3M
 Марка
 Rockwell
 Размер дисплея
 3 дюйма
 Тип дисплея
 Монохромный трансфлективный FSTN, пассивная матрица
 Разрешение
 128 x 64
 Активная область
 67 x 33 мм
 Ввод оператора
 Цифровые и функциональные клавиши
 Подсветка
 Светодиодная, минимум 50 000 часов, не заменяемая
 Порты связи
 RS-232 и DH-485
 Входное питание
 18...30 В постоянного тока, номинальное 24 В постоянного тока
 Потребляемая мощность
 5 Вт (0,21 А при 24 В постоянного тока)
 Карта памяти
 Нет
 Батарея часов
 Минимум 5 лет при 25 °C
 Вес
 0,30 кг
 Жизненный цикл
 Снят с производства 02 июля 2018 г.
 Функциональная замена
 2711R-T4T
 Монтаж
 Панельный монтаж с прокладкой, питание 24 В постоянного тока через клеммную колодку

Приведенные выше значения атрибутов воспроизведены из данных производителя о продукте. Для авторитетной технической документации см. публикации Rockwell 2711C-UM001 (спецификации модуля) и 2711C-UM001 (инструкции по установке). Сведения о сертификации с номерами сертификатов и файлов приведены в разделе FAQ ниже.

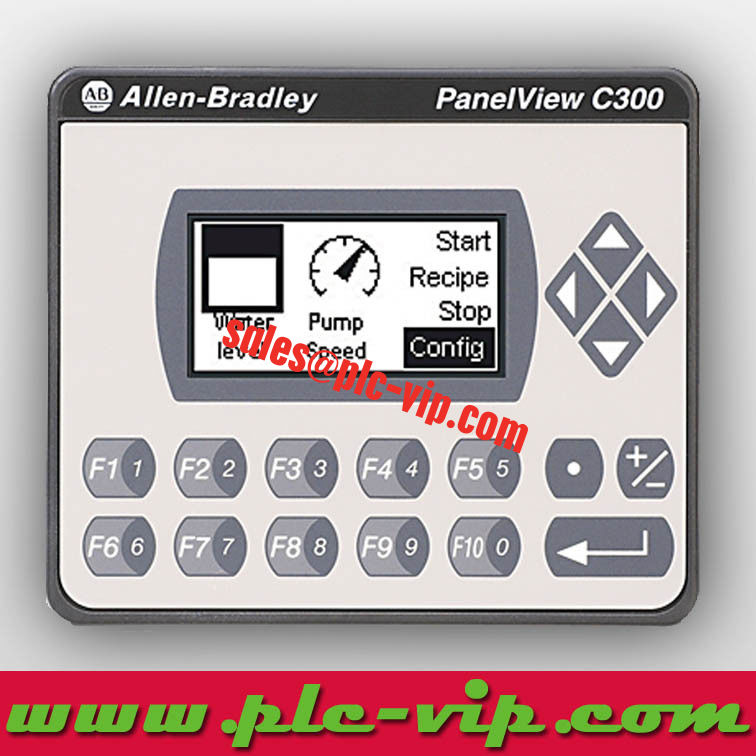

2711C-K3M PanelView Component C300 terminal, original listing photograph 1 2711C-K3M PanelView Component C300 terminal, original listing photograph 2

Что такое 2711C-K3M

PanelView Component C300: дисплей 3 дюйма, монохромный трансфлективный fstn, активная область 67 x 33 мм, 128 x 64.

Ввод оператора: цифровые и функциональные клавиши. Клавиатура имеет цифровой ввод плюс функциональные клавиши, без сенсорного слоя, поэтому к каждому экрану должен быть доступ с помощью навигации по клавишам.

Порты: RS-232 и DH-485. На этой модели нет слота SD, поэтому проекты и рецепты передаются через последовательный или Ethernet-порт.

Питание и окружающая среда

Диапазон входного напряжения 18...30 В постоянного тока, номинальное 24 В постоянного тока; максимальное потребление 5 Вт (0,21 А при 24 В постоянного тока). Источник питания должен быть SELV или Class 2, а шина 24 В должна удерживать напряжение выше 18 В на клемме во время пусковых токов от контакторов, подключенных к той же шине.

Подсветка: светодиодная, рассчитанная минимум на 50 000 часов. Лампа не заменяется в полевых условиях в этой серии, поэтому тусклый дисплей является поводом для замены или ремонта, а не для замены лампы.

Часы реального времени используют батарею, рассчитанную минимум на 5 лет при 25 °C, что дольше, чем у ячейки часов PanelView Plus 6 (4 года).

Последовательная связь и DH-485

RS-232 и DH-485. DH-485 позволяет терминалу работать в сети legacy SLC или MicroLogix без шлюза, а RS-232 охватывает DF1, ASCII и подключения к принтеру или сканеру штрих-кодов.

Проекты PanelView Component создаются в PanelView Component DesignStation, а не в FactoryTalk View ME, поэтому проект нельзя просто скопировать с терминала PanelView Plus.

Отсутствие слота SD означает, что для передачи проекта требуется активное последовательное или Ethernet-соединение; держите кабель для загрузки в комплекте обслуживания для машины, которая все еще работает с этим терминалом.

Почему этот номер каталога все еще покупают

Снят с производства 02 июля 2018 г., функциональная замена 2711R-T4T. Машины, изготовленные до этой даты, по-прежнему требуют того же размера передней панели, того же набора портов и того же проекта, а замена с другим вырезом означала бы переделку двери корпуса.

2711C-K3M размером 3 дюйма является прямой заменой для той же передней панели; переход на 2711R-T4T означает новый проект, новый вырез и новую схему подключения.

Входное напряжение 18...30 В постоянного тока совпадает с диапазоном моделей PanelView Plus 400 и 600, поэтому панель, которая уже подает 24 В на терминал Plus, не требует изменения источника питания.

Что проверить перед заказом

Размер и вырез передней панели: 3-дюймовая передняя панель не может быть заменена большей моделью без вырезания двери, а посадочное место прокладки отличается между C300 и более поздними терминалами PanelView Edge.

Входное питание: только 18...30 В постоянного тока. В этой серии нет версии переменного тока, поэтому машина, питаемая от 100...240 В переменного тока, требует источника питания на DIN-рейке в панели.

Программное обеспечение: проект должен существовать в формате PanelView Component DesignStation. Если сохранился только архив FactoryTalk View ME, то маршрут замены — это 2711R-T4T, а не другой 2711C.

Связь: RS-232 и DH-485. Перед заменой убедитесь, что сторона ПЛК по-прежнему поддерживает тот же протокол.

Сводка спецификаций

Дисплей 3 дюйма, 128 x 64, активная область 67 x 33 мм; ввод цифровыми и функциональными клавишами; порты RS-232 и DH-485; питание 5 Вт (0,21 А при 24 В постоянного тока); вес 0,30 кг; слот SD отсутствует.

  • 2711C-K2M — PanelView Component C200, 2 дюйма монохромный трансфлективный STN, цифровые и функциональные клавиши
  • 2711C-F2M — PanelView Component C200, 2 дюйма монохромный трансфлективный STN, функциональные клавиши
  • 2711C-K3M — PanelView Component C300, 3 дюйма монохромный трансфлективный FSTN, цифровые и функциональные клавиши
  • 2711C-T3M — PanelView Component C300, 3 дюйма монохромный трансфлективный FSTN, аналоговый сенсорный экран
  • 2711C-T4T — PanelView Component C400, 4 дюйма цветной трансмиссивный TFT, аналоговый сенсорный экран и 4 функциональные клавиши
  • 2711C-T6M — PanelView Component C600, 5,7 дюйма монохромный трансфлективный FSTN, аналоговый сенсорный экран
  • 2711C-T10C — PanelView Component C1000, 10,4 дюйма цветной трансмиссивный TFT, аналоговый сенсорный экран

Приведенная выше таблица представляет все семейство PanelView Component, к которому относится этот каталог; несоответствие разрешения или типа сенсора между двумя строками — это то, что нарушает копирование проекта, а не номер модели.

FAQ — 2711C-K3M

Доступен ли еще 2711C-K3M?

Rockwell Automation снял с производства 2711C-K3M 02 июля 2018 года. Устройства, оставшиеся в дистрибуции, продаются как складские запасы; указанной функциональной заменой является 2711R-T4T.

Какой дисплей у 2711C-K3M?

3 дюйма, монохромный трансфлективный FSTN, пассивная матрица, активная область 67 x 33 мм.

Какое входное питание требуется для 2711C-K3M?

18...30 В постоянного тока с номинальным значением 24 В постоянного тока, потребление максимум 5 Вт (0,21 А при 24 В постоянного тока). Версии с питанием от переменного тока нет.

Сколько весит 2711C-K3M?

0,30 кг, что достаточно мало для поворотного кронштейна или небольшой дверцы корпуса.

Есть ли у 2711C-K3M слот для SD-карты?

Нет. Проекты и рецепты передаются по каналу RS-232 и DH-485.

Какие порты имеет 2711C-K3M?

RS-232 и DH-485.

Заменяема ли подсветка 2711C-K3M?

Нет. Лампа рассчитана минимум на 50 000 часов, но не заменяется в полевых условиях в серии PanelView Component.

Может ли проект PanelView Plus работать на 2711C-K3M?

Нет. Терминалы PanelView Component используют PanelView Component DesignStation; проект FactoryTalk View ME не передается, поэтому планируйте миграцию на 2711R-T4T вместо этого.


Источники данных. Технические значения на этой странице взяты из приложения A к документу 2711C-UM001 и со страницы продукта Rockwell для этого номера каталога. Любой атрибут, который не указан в публикации, помечен как «Не опубликовано» вместо того, чтобы брать его со страницы дистрибьютора. Номер каталога, упаковка и статус наличия на складе — это запись о наличии данного товара.
