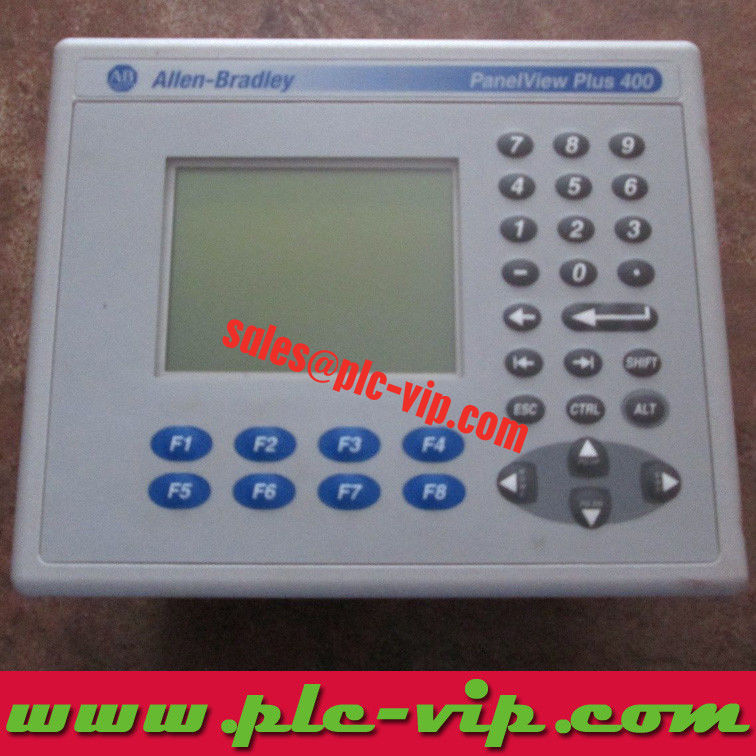

2711P-B4C5D8 - это операторский терминал модели PanelView Plus 6 400: 3,5 в дисплее с цветовым экраном, клавиатурой и сенсорным экраном, а также RS-232 и USB.Терминалы PanelView Plus 6 запускают приложения FactoryTalk View Machine Edition на Windows CE 6.0 и разделяют одну структуру проекта по 400, 600, 700, 1000, 1250 и 1500 размерам, поэтому приложение, написанное для 3,5 дюймовой панели, может быть открыто на более крупном терминале без переписывания тегов.
Номер каталога расшифровывается как B = клавиатура и сенсор, 4 = 3,5 на дисплее, 4 = Цвет, 5D = RS-232 + USB, 8 = Ввод постоянного тока, 8 = Windows CE 6.0Модель 400 использует вырезную панель размером 123 x 156 мм и устанавливается с рычагами, поставляемыми с терминалом; передняя часть 152 x 185 мм, 60 мм.
| 2711P-K4M5A8 | Клавиатура, шкала серости, RS-232 + USB, вход AC | В наличии |
| 2711P-K4M5D8 | Клавиатура, шкала серости, RS-232 + USB, Ввод постоянного тока | В наличии |
| 2711P-K4M20A8 | Клавиатура, шкала серости, Ethernet + RS-232 + USB, вход AC | В наличии |
| 2711P-K4M20D8 | Клавиатура, шкала серости, Ethernet + RS-232 + USB, постоянный вход | В наличии |
| 2711P-K4C5A8 | Клавиатура, цвет, RS-232 + USB, вход AC | В наличии |
| 2711P-B4C5A8 | Клавиатура и сенсор, цвет, RS-232 + USB, вход AC | В наличии |
| 2711P-K4C5D8 | Клавиатура, цвет, RS-232 + USB, постоянный вход | В наличии |
| 2711P-B4C5D8 | Клавиатура и сенсор, цвет, RS-232 + USB, DC вход | В наличии |
| 2711P-K4C20A8 | Клавиатура, цвет, Ethernet + RS-232 + USB, AC вход | В наличии |
| 2711P-K4C20D8 | Клавиатура, цвет, Ethernet + RS-232 + USB, DC вход | В наличии |
Применение |
PanelView Plus 6 операторский терминал, модель 400, HMI на уровне машины |
Номер кошки |
2711P-B4C5D8 |
Наименование марки |
Роквелл |
Размер дисплея |
3.5 в |
Тип отображения |
Цветная активная матрица TFT |
Резолюция |
320 x 240 (QVGA) |
Ввод оператора |
Клавиатура и сенсорный экран |
Сенсорный экран |
8 проволочных аналоговых резистивов |
Порты связи |
RS-232 и USB |
Порты USB |
Один порт USB 2.0 типа A |
Сила ввода |
24V постоянного тока, диапазон 18...30V постоянного тока |
Потребление энергии |
25 Вт максимум, 1,0 А при 24 В постоянном напряжении |
Память |
256 МБ оперативной памяти, 512 МБ нелетающей (около 73 МБ свободной пользовательской памяти) |
Операционная система |
Windows CE 6.0 |
Удалённое хранилище |
Слот для SD-карты, No 1784-SDx |
Вырезание панели |
123 x 156 мм (4,86 x 6,15 дюйма) |
Размеры |
152 x 185 мм спереди, глубина 60 мм |
Вес |
473 грамма приблизительно. |
Подсветка |
Белый светодиод, не подлежащий замене, 25 000 ч/мин при 25 °С |
Аккумулятор для часов |
2711P-RY2032 (CR2032), 4 года минимум при 25 градусах C |
Степень защиты |
NEMA тип 12, 13, 4X в помещении и IP54, IP65 |
Вышеприведенные значения атрибутов воспроизведены из данных о продукте производителя.2711P-UM006(спецификации модуля) и2711P-TD001Подробности сертификации с номерами сертификатов и файлов приведены в FAQ ниже.
PanelView Plus 6 - это поколение CE 6.0 семейства PanelView Plus. Модель 400 является самым маленьким членом: 3,5 дюйма дисплея в 152 x 185 мм передней, клавиатуры и сенсорного экрана оператора,с тем же разрешением 320 x 240, что и модель 600Резистивный сенсорный экран перекрывает дисплей, поэтому на экране клавиши функции могут заменить физическую клавиатуру для рецептов и задач.
Поскольку терминал 400 модели, он несет 256 МБ оперативной памяти и 512 МБ нелетающей памяти с около 73 МБ свободных для применения; 700...1500 терминалов используют логический модуль 512 МБ/512 МБ и не должны соответствовать этой карте памяти.
Дисплей: цветная активная матрица TFT, 320 x 240, 320 x 240 пикселей.так что тусклая панель означает замену терминала, а не замену лампы.
Входная мощность: 24 V постоянного тока nom (18...30 V постоянного тока), 25 W max (1,0 A при 24 V постоянного тока).Каждый терминал нуждается в собственном питании UL класса 2 или SELV, а функциональный терминал заземления на энергоблоке должен быть проводным., потому что отрицательное DC внутренне связано с этим терминалом.
Память и хранилище: 256 МБ оперативной памяти, 512 МБ нелетающей, примерно 73 МБ свободной пользовательской памяти, плюс слот для SD-карты, который принимает карты 1784-SDx для передачи приложений и журналов.
Масса и глубина: 473 г, 60 мм. Модель 400 заменяет вырез PanelView Standard 550, поэтому на многих существующих машинах отверстие 123 x 156 мм остается неизменным.
Вырежьте панельное отверстие размером 123 x 156 мм (4,86 x 6,15 дюйма) с использованием шаблона полного размера, поставляемого с терминалом; передняя рамка 152 x 185 мм, оставляя 14.5 мм перекрытия с каждой стороны и 29 мм сверху и снизу для уплотнения.
За панелью корпуса требуется 60 мм, плюс радиус изгиба кабеля на блоке питания.и маршрут функционального земляного проводника до терминала зажимается.
Терминал удерживается крепкими рычагами, которые тянут краеугольник к уплотнению; равномерно затягивайте их, пока уплотнение не сжимается, а затем проверяйте уплотнение на всех четырех углах перед включением.
Терминалы постоянного тока принимают номинальное 24 В постоянного тока в диапазоне 18-30 В постоянного тока и потребляют максимум 25 Вт (1,0 А при 24 В постоянного тока).совместное 24В рельсовое питание нескольких терминалов приемлемо только в том случае, если каждое устройство все еще имеет источник класса 2 или SELV и присоединен земной/земной терминал..
Терминалы переменного тока принимают 100...240В переменного тока на частоте 50...60 Гц и потребляют максимум 60 ВА. Подключите защитный терминал к терминальному блоку; блок также несет функциональный терминал заземления для модели 400.
Электростанции принимают 0.3- Что?2.1 мм2 (22...14 AWG) медный провод, номинальный 90°C, с крутящим моментом винта 0.45- Что?0.56 Нм (4...5 фунтов дюйма).
Терминал не имеет внутренней последовательности отключения, поддерживаемой батареей; часы в режиме реального времени продолжают работать с монетной ячейки 2711P-RY2032 с номиналом минимум 4 года при температуре 25 градусов по Цельсию,и точность около плюс или минус 2 минуты в месяц.
Этот терминал является единственной версией RS-232: RS-232 и USB.
На этой модели нет порта Ethernet. RS-232 используется для DF1 или DH-485 (через преобразователь), струн ASCII или серийного принтера, а порт хоста USB содержит клавиатуру, мышь или USB-накопитель.
Программирование выполняется в FactoryTalk View Studio и загружается через Ethernet, серийную или 1784-SDx карту.10 лет и позже; старые проекты 5.x должны быть преобразованы перед загрузкой.
Порт USB - 2,0 типа А хост с номинальной напряженностью 5,25 В постоянного тока, 1,68 А короткого тока, 10 микрофарадов и 15 микрохенри для расчётов проводов полевых устройств;периферийные устройства не должны превышать указанные параметры цепи в засекреченной зоне.
Модель 400 предлагается в десяти комбинациях. Все десять используют один и тот же 3,5 в 320 x 240 дисплей, один и тот же 123 x 156 мм вырез, один и тот же 473 г корпуса и один и тот же Windows CE 6.0 прошивки;Только ввод оператора, тип дисплея, связь и изменение мощности.
Практическое правило: клавиатура для работы в перчатках или при отсутствии сенсорного окна на панели; клавиатура и сенсор, когда операторы выбирают рецепты или подтверждают сигналы тревоги на экране.Ethernet, когда терминал читает теги с контроллера CompactLogix или ControlLogix или обслуживает данные ViewPoint, RS-232 только для одной серийной связи. переменный ток, где уже существует питание 100...240 В, постоянный ток, когда панель работает на рельсе 24 В с источником класса 2 или SELV.
У 2711P-B4C5D8 есть порт Ethernet?
Нет. Этот каталоговый номер несет только RS-232 и USB, опция связи 5. Ethernet требует одного из вариантов 20 каталоговых номеров, например 2711P-K4C20A8 или 2711P-K4C20D8.
Какой вырез панели нужен 2711P-B4C5D8?
Передняя рамка имеет размеры 152 x 185 мм, а кузов находится на расстоянии 60 мм за панелью.
Может ли 2711P-B4C5D8 запустить проект, написанный для 7-дюймового или 10-дюймового терминала?
Приложение можно открыть и конвертировать, но модель 400 - 320 x 240, в то время как модели 700 и 1000 - 640 x 480.5 в экспозиции; базы данных меток и сигнализации переносятся.
Какого запаса требует 2711P-B4C5D8?
24 V постоянного тока номинально свыше 18...30 V постоянного тока, максимум 25 Вт (1,0 А при 24 В постоянного тока) от источника питания UL класса 2 или SELV с функциональным заземляющим терминалом на блоке питания.
Сколько свободной памяти для приложений на 2711P-B4C5D8?
256 МБ оперативной памяти и 512 МБ нелетающей памяти, из которых примерно 73 МБ бесплатны для пользовательского приложения.
Можно ли заменить подсветку 2711P-B4C5D8?
Нет, это белый светодиод, рассчитанный на 25 000 часов минимум при 25 градусах Цельсия и не является заменяемой частью поля; когда панель тускнеет, терминал заменяется.
Что заменяет аккумулятор часа в 2711P-B4C5D8?
Ката. No 2711P-RY2032, эквивалентная монетка CR2032. Продолжительность жизни составляет минимум 4 года при температуре 25 градусов по Цельсию и точность часов составляет около плюс или минус 2 минуты в месяц.
