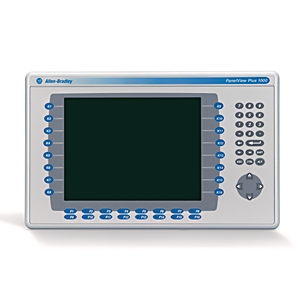

2711P-K10C4D8 — это терминал модели 1000 из линейки PanelView Plus 6: 10,4 дюйма, 640 x 480 (VGA), активная область 211 x 158 мм, 300 кд/м², с клавиатурой и входом 24 В постоянного тока в диапазоне 18...32 В постоянного тока.
Этот размер следует проверять в первую очередь при миграции приложения 700: он сохраняет карту пикселей 640 x 480 модели 700, поэтому проект переносится без перепроектирования экрана — меняются только вырез и масса.
| 2711P-K10C4A8 | Клавиатура, цветной, Ethernet + RS-232 + 2 USB, вход переменного тока | В НАЛИЧИИ |
| 2711P-T10C4A8 | Сенсорный экран, цветной, Ethernet + RS-232 + 2 USB, вход переменного тока | В НАЛИЧИИ |
| 2711P-B10C4A8 | Клавиатура и сенсорный экран, цветной, Ethernet + RS-232 + 2 USB, переменный ток | В НАЛИЧИИ |
| 2711P-K10C4D8 | Клавиатура, цветной, Ethernet + RS-232 + 2 USB, вход постоянного тока | В НАЛИЧИИ |
| 2711P-T10C4D8 | Сенсорный экран, цветной, Ethernet + RS-232 + 2 USB, вход постоянного тока | В НАЛИЧИИ |
| 2711P-B10C4D8 | Клавиатура и сенсорный экран, цветной, Ethernet + RS-232 + 2 USB, постоянный ток | В НАЛИЧИИ |
| 2711P-K10C4A9 | Клавиатура, цветной, Ethernet + RS-232 + 2 USB, вход переменного тока, расширенная CE | В НАЛИЧИИ |
| 2711P-T10C4A9 | Сенсорный экран, цветной, Ethernet + RS-232 + 2 USB, вход переменного тока, расширенная CE | В НАЛИЧИИ |
| 2711P-B10C4A9 | Клавиатура и сенсорный экран, цветной, вход переменного тока, расширенные функции CE | В НАЛИЧИИ |
| 2711P-K10C4D9 | Клавиатура, цветной, Ethernet + RS-232 + 2 USB, вход постоянного тока, расширенная CE | В НАЛИЧИИ |
| 2711P-T10C4D9 | Сенсорный экран, цветной, Ethernet + RS-232 + 2 USB, вход постоянного тока, расширенная CE | В НАЛИЧИИ |
| 2711P-B10C4D9 | Клавиатура и сенсорный экран, цветной, вход постоянного тока, расширенные функции CE | В НАЛИЧИИ |
Применение |
Операторский терминал PanelView Plus 6, модель 1000, 10,4 дюйма |
Каталожный номер |
2711P-K10C4D8 |
Марка |
Rockwell |
Размер дисплея |
10,4 дюйма |
Тип дисплея |
Цветной активный TFT |
Разрешение |
640 x 480 (VGA) |
Глубина цвета |
18-битная цветная графика |
Активная область |
211 x 158 мм |
Яркость |
300 кд/м² |
Ввод оператора |
Клавиатура |
Сенсорный экран |
Не установлен |
Клавиатура |
Мембранная клавиатура из нержавеющей стали с цифровыми, навигационными и функциональными клавишами |
Порты связи |
Ethernet 10/100, RS-232, 2 хост-порта USB, плюс один слот для коммуникационного модуля |
Входное питание |
24 В постоянного тока номинальное, диапазон 18...32 В постоянного тока |
Потребляемая мощность |
Максимум 70 Вт, 2,9 А при 24 В постоянного тока, 39 Вт типично |
Память |
512 МБ ОЗУ, 512 МБ энергонезависимой памяти (приблизительно 79 МБ свободного пользовательского пространства) |
Операционная система |
Windows CE 6.0 |
Съемные носители |
Слот SD с возможностью горячей замены, 1784-SDx / 1784-SDHCx |
Вырез панели |
224 x 375 мм |
Размеры |
248 x 399 x 55 мм |
Вес |
Приблизительно 2,8 кг |
Подсветка |
CCFL, минимум 50 000 часов при 25 °C, заменяемая в полевых условиях |
Батарея часов |
2711P-RY2032 (CR2032), минимум 4 года при 25 °C |
Степень защиты |
NEMA Type 12, 13, 4X для помещений и IP54, IP65 |
Приведенные выше значения атрибутов воспроизведены из данных производителя. Для авторитетной технической информации см. публикации Rockwell 2711P-UM006 (спецификации модуля) и 2711P-TD001 (инструкции по установке). Сведения о сертификации с номерами сертификатов и файлов приведены в разделе FAQ ниже.
Модель PanelView Plus 6 1000: 10,4 дюйма цветной TFT, 640 x 480 (VGA), активная область 211 x 158 мм, 300 кд/м². Ввод оператора осуществляется через мембранную клавиатуру — мембранную клавиатуру из нержавеющей стали с цифровыми, навигационными и функциональными клавишами — без сенсорного слоя, поэтому к каждому экрану должен быть доступ через навигацию по клавишам.
Передняя панель имеет размеры 248 x 399 мм, а вырез — 224 x 375 мм; глубина за панелью составляет 55 мм, а коммуникационный модуль в заднем слоте добавляет еще около 28 мм.
Только клавиатурные и клавиатурно-сенсорные передние панели используют более широкий проем 224 x 375 мм; сенсорному экрану требуется проем 224 x 305 мм. Вырез для сенсорного экрана в панели, предназначенной для клавиатурной модели, не позволит установить клавиатурную переднюю панель, поэтому определитесь с каталожным номером до изготовления корпуса.
Дисплей: 10,4 дюйма, 640 x 480 (VGA), 18-битный цвет, активная область 211 x 158 мм, 300 кд/м². Подсветка — это холодно-катодная люминесцентная лампа с ресурсом минимум 50 000 часов при 25 °C, заменяемая в полевых условиях на терминалах 700...1500 — в отличие от светодиодной подсветки моделей 400 и 600.
Входное питание: 24 В постоянного тока номинальное (18...32 В постоянного тока), максимум 70 Вт (2,9 А при 24 В постоянного тока), 39 Вт типично. Клеммы постоянного тока принимают 18...32 В постоянного тока, что шире, чем 18...30 В у малых моделей, и потребляют до 2,9 А при 24 В постоянного тока, поэтому выбирайте блок питания на 70 Вт, а не на 25 Вт.
Масса: приблизительно 2,8 кг для этой передней панели. Дверца панели, на которой установлен терминал такого размера и нагрузка корпуса, должна удерживаться монтажными рычагами, поэтому убедитесь, что толщина панели находится в пределах диапазона рычагов.
Окружающая среда: передняя панель имеет класс защиты NEMA Type 12, 13 и 4X для помещений, а также IP54/IP65, относительная влажность 5...95 % без конденсации, удар 15 G при 11 мс, рабочая высота до 2000 м.
Термическое поведение CCFL: при температуре внутри корпуса ниже 10 °C подсветка перегружается при полной номинальной мощности в течение как минимум пяти минут для прогрева дисплея, а при температуре выше 60 °C она снижается до 40 % или менее от полной яркости. Контроль температуры влияет только на интенсивность, поэтому холодный пуск в шкафу не является неисправностью.
Вырежьте отверстие размером 224 x 375 мм по шаблону, поставляемому с терминалом. Оставьте не менее 100 мм свободного пространства за панелью, где установлен коммуникационный модуль, и обеспечьте свободное пространство в нижней задней части для блока питания и заземляющего проводника.
Клемма постоянного тока в этом диапазоне также не изолирована от функционального заземления, поэтому источник питания должен быть SELV или Class 2, а клемма FE должна быть подключена. Для источника переменного тока требуется защитное заземление на трехпозиционном блоке.
Равномерно затяните монтажные рычаги до сжатия прокладки, затем проверьте четыре угла; один неровный рычаг проявляется как утечка IP65 в углу 10,4-дюймовой передней панели.
Постоянный ток: 18...32 В постоянного тока, максимум 70 Вт, 2,9 А при 24 В постоянного тока, 39 Вт типично. Переменный ток: 100...240 В переменного тока, 50...60 Гц, максимум 160 ВА.
Блоки питания принимают медные провода 0,3...2,1 мм² (22...14 AWG) с температурой 90 °C при моменте 0,45...0,56 Н·м (4...5 фунт·дюйм); допускается два провода на клемму до 1,3 мм² (16 AWG).
Функциональное заземление обязательно: отрицательный полюс постоянного тока внутренне соединен с клеммой FE, а вход переменного тока зависит от защитного заземления для ЭМС. Сначала проложите заземляющий проводник и затяните его перед закрытием крышки терминала.
Часы реального времени работают от батареи-таблетки 2711P-RY2032 (CR2032), минимум 4 года при 25 °C, с точностью около плюс или минус 2 минут в месяц.
Стандартно для этого каталожного номера: Ethernet 10/100 с авто MDI/MDI-X, RS-232, два хост-порта USB 2.0. Задний слот принимает коммуникационный модуль для DH+/DH-485 или ControlNet, запланированный или незапланированный.
Ethernet обеспечивает доступ к тегам EtherNet/IP, клиентам FactoryTalk ViewPoint и загрузке проектов; RS-232 охватывает DF1, ASCII, сканеры штрих-кодов и принтеры; USB-накопитель перемещает приложения и журналы данных без сети.
Требуется FactoryTalk View Machine Edition версии 6.10 или новее. Слот SD с возможностью горячей замены поддерживает карты 1784-SDx и 1784-SDHCx для передачи файлов, обновления прошивки и ведения журналов.
Параметры цепи USB для неискробезопасной полевой проводки: 5,25 В постоянного тока, ток короткого замыкания 1,68 А, 10 мкФ и 15 мкГн.
Три параметра определяют этот терминал: ввод оператора (клавиатура, сенсорный экран или клавиатура и сенсорный экран), входное питание (переменный или постоянный ток) и суффикс операционной системы (8 = Windows CE 6.0, 9 = Windows CE 6.0 с расширенными функциями). Цвет, разрешение VGA, память 512 МБ и глубина 55 мм являются общими для всех строк.
Суффикс 9 добавляет расширенные функции Windows CE 6.0; дисплей, питание и вырез остаются прежними, поэтому модель 9 заменяет модель 8 на том же проеме панели, когда приложению требуются дополнительные функции.
Есть ли у 2711P-K10C4D8 сенсорный экран?
Нет. Этот терминал только с клавиатурой; сенсорная версия того же размера и с тем же питанием является аналогом T в таблице каталога выше.
Какой вырез нужен для 2711P-K10C4D8?
224 x 375 мм. Передняя панель имеет размеры 248 x 399 мм, а глубина — 55 мм.
Каково разрешение дисплея 2711P-K10C4D8?
640 x 480 (VGA), 18-битный цвет, активная область 211 x 158 мм, 300 кд/м².
Сколько энергии потребляет 2711P-K10C4D8?
18...32 В постоянного тока, максимум 70 Вт (2,9 А при 24 В постоянного тока), 39 Вт типично.
Заменяема ли подсветка 2711P-K10C4D8?
Да. Терминалы 700...1500 используют заменяемую в полевых условиях CCFL-подсветку с ресурсом минимум 50 000 часов при 25 °C; модели 400 и 600 используют незаменяемую светодиодную подсветку.
Какая память у 2711P-K10C4D8?
512 МБ ОЗУ и 512 МБ энергонезависимой памяти, около 79 МБ свободно для приложения.
Может ли приложение модели 700 работать на модели 2711P-K10C4D8?
Да. Оба используют карту пикселей 640 x 480, поэтому приложение FactoryTalk View ME переносится без перепроектирования; меняются только вырез и размер передней панели.
Что заменяет батарею часов в 2711P-K10C4D8?
2711P-RY2032, эквивалентная батарея-таблетка CR2032, минимум 4 года при 25 °C.
