Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104

Китай Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик
Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104 поставщик

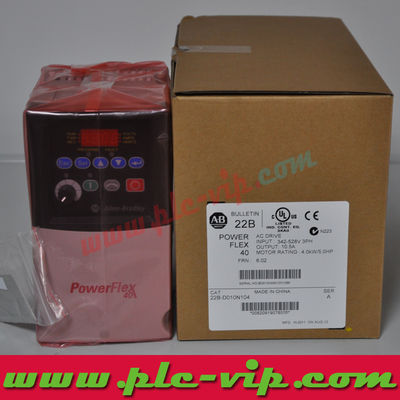

Большие изображения :  Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104

Подробная информация о продукте:

Место происхождения: Сделано в Китае
Фирменное наименование: PLC Module
Сертификация: All goods we supply are 100% original factory sealed with 1 year warranty!
Номер модели: Ален Брэдли ПоверФлекс 22Б-Д010Н104/22БД010Н104

Оплата и доставка Условия:

Количество мин заказа: 1 /PCS
Цена: $413.00 (USD/PCS)
Упаковывая детали: новая 100% первоначально
Время доставки: В ШТОКЕ; 4-6 недель для приказывать
Условия оплаты: Т/Т, западное соединение и ПайПал.
Поставка способности: 5 шт
Подробное описание продукта

22BD010N104 technical data PDF download Преобразователь частоты PowerFlex 40 4.0 кВт 5.0 л.с. 22BD010N104

Категория: ПЛК, блоки питания и модули ввода-вывода
Производитель: Rockwell
Группа: Преобразователи частоты PowerFlex 70

22BD010N104 — это преобразователь частоты PowerFlex 40: 480 В переменного тока, трехфазный, выходной ток 10,5 А, 4,0 кВт / 5,0 л.с., корпус C.

PowerFlex 40 работает в диапазоне от 0,4 до 11 кВт (от 0,5 до 15 л.с.) в классах напряжения 120 В, 240 В, 480 В и 600 В, со стандартным бездатчиковым векторным управлением, встроенным RS-485 и контуром ПИД-регулирования.

Краткий ответ. 22BD010N104 — это преобразователь частоты Rockwell Automation PowerFlex 70, 400 В переменного тока, нормального режима работы (), корпус C, .

  • Номинальный выходной ток:
  • Номинальная мощность двигателя:
  • Корпус: C
  • Исполнение корпуса:
  • Слот связи:
  • Управление и ввод-вывод:
22BB8P0C104 1,5 кВт / 2,0 л.с. В НАЛИЧИИ
22BB5P0N104 0,75 кВт / 1,0 л.с. В НАЛИЧИИ
22BB8P0F104 1,5 кВт / 2,0 л.с. В НАЛИЧИИ
22BB8P0H204 1,5 кВт / 2,0 л.с. В НАЛИЧИИ
22BB8P0N104 1,5 кВт / 2,0 л.с. В НАЛИЧИИ
22BD010C104 4,0 кВт / 5,0 л.с. В НАЛИЧИИ
22BD010F104 4,0 кВт / 5,0 л.с. В НАЛИЧИИ
22BD010H204 4,0 кВт / 5,0 л.с. В НАЛИЧИИ
22BD010N104 4,0 кВт / 5,0 л.с. В НАЛИЧИИ
22BD012F104 5,5 кВт / 7,5 л.с. В НАЛИЧИИ
22BD012H204 5,5 кВт / 7,5 л.с. В НАЛИЧИИ
22BD012N104 5,5 кВт / 7,5 л.с. В НАЛИЧИИ
22BD017F104 7,5 кВт / 10 л.с. В НАЛИЧИИ
22BD017H204 7,5 кВт / 10 л.с. В НАЛИЧИИ
22BD017N104 7,5 кВт / 10 л.с. В НАЛИЧИИ
22BD024F104 11 кВт / 15 л.с. В НАЛИЧИИ
22BD024H204 11 кВт / 15 л.с. В НАЛИЧИИ
22BD024N104 11 кВт / 15 л.с. В НАЛИЧИИ

Технические характеристики продукта 22BD010N104 (PDF)
Номер каталога
22BD010N104
Номинальное напряжение (b)
D - 480 В переменного тока, трехфазный
Номинальный выходной ток (c)
10,5 А
Номинальная мощность
4,0 кВт / 5,0 л.с.
Размер корпуса
C
Исполнение корпуса (d N)
Панельное крепление, IP20 NEMA/UL Type Open
Модуль интерфейса (e 1)
Фиксированная клавиатура
Класс электромагнитной совместимости (f 0)
без фильтра
Тормозной IGBT (g 4)
с тормозным IGBT
Код номинальной мощности
010 - выходной ток в амперах
Источник
22-TD001 стр. 8 Объяснение номера каталога и стр. 9 Выбор продукта

Приведенные выше значения атрибутов воспроизведены из данных производителя. Авторитетную техническую информацию см. в публикациях Rockwell 22-TD001 (сентябрь 2024 г.) (спецификации модуля) и 22B-UM001 (инструкции по установке). Сведения о сертификации с номерами сертификатов и файлов приведены в разделе FAQ ниже.

22BD010N104 22BD010N104 22BD010N104 22BD010N104 22BD010N104 22BD010N104 22BD010N104

Как читать этот номер каталога

22B — это семейство PowerFlex 40. Позиция b — класс напряжения — здесь 480 В переменного тока, трехфазный.

Позиции с 6 по 8 — код выходного тока, 010, что означает 10,5 А. Тот же код означает разное количество кВт в другом классе напряжения, поэтому b и c следует читать вместе.

Позиция d — исполнение корпуса, e — модуль интерфейса, f — класс электромагнитной совместимости, g — тормозной IGBT, а последние два символа зарезервированы для пользовательской прошивки.

Что означает номинальная мощность для этого класса напряжения

При напряжении 480 В переменного тока, трехфазном, преобразователь выдает 10,5 А непрерывно при мощности 4,0 кВт (5,0 л.с.) с перегрузкой 150% в течение 60 секунд и 200% в течение 3 секунд.

Управление осуществляется бездатчиковым векторным или вольт-частотным методом, с возможностью выбора; контур ПИД-регулирования, таймер, счетчик, базовые логические функции и функции StepLogic встроены, поэтому для простых последовательностей не требуется отдельный контроллер.

Корпус C определяет монтаж и комплекты опций: комплект для преобразования в IP30 Type 1 — 22-JBAC для корпуса C и 22-JBAB для корпуса B.

Варианты исполнения корпуса и монтажа

d=N — привод с панельным креплением IP20 NEMA/UL Type Open; d=H — тот же привод, поставляемый в качестве сменной панели для существующей установки; d=F — фланцевое крепление для монтажа с теплоотводом через панель.

d=C — версия в корпусе IP66 NEMA/UL Type 4X/12, предлагаемая только для корпуса B.

Комплект IP30 NEMA/UL Type 1 преобразует открытый привод для монтажа без шкафа, где требуется такая степень защиты.

Что проверить перед покупкой

Полный 14-значный номер каталога, поскольку буква исполнения корпуса (d) и цифра тормоза (g) изменяют аппаратное обеспечение.

Наличие у преобразователя фильтра ЭМС с цифрой f=1; для нефильтрованных приводов требуется внешний фильтр для соответствия стандарту EN 61800-3.

Размер и глубина корпуса, поскольку фланцевые версии и версии IP66 имеют дополнительное оборудование, которого нет у приводов с панельным креплением.

Документированный источник

Классы напряжения, коды тока, значения кВт и л.с., размеры корпусов, коды исполнения корпуса и опций перенесены из документа 22-TD001 (сентябрь 2024 г.): Объяснение номера каталога на стр. 8 и Выбор продукта на стр. 9.

Заявления о характеристиках — перегрузка, бездатчиковое векторное управление, ПИД-регулирование, StepLogic, встроенный RS-485, ограничение корпуса B IP66 — взяты из сравнения характеристик на стр. 7 и таблиц опций на стр. 10.

FAQ — 22BD010N104

Что такое 22BD010N104?

Преобразователь частоты PowerFlex 40, 480 В переменного тока, трехфазный, 10,5 А, 4,0 кВт / 5,0 л.с., корпус C.

Каков выходной ток 22BD010N104?

10,5 А при 480 В переменного тока, трехфазный.

Какова номинальная мощность 22BD010N104?

4,0 кВт, 5,0 л.с.

Какое исполнение корпуса у 22BD010N104?

Панельное крепление, IP20 NEMA/UL Type Open.

Имеет ли 22BD010N104 фильтр ЭМС?

Без фильтра.

Связанные номера каталогов с тем же кодом номинальной мощности. Тот же этап мощности, другая строка опций — меняются исполнение корпуса, HIM, коммуникации и позиции безопасности.

22BB8P0C104 (1,5 кВт / 2,0 л.с.) · 22BB5P0N104 (0,75 кВт / 1,0 л.с.) · 22BB8P0F104 (1,5 кВт / 2,0 л.с.) · 22BB8P0H204 (1,5 кВт / 2,0 л.с.) · 22BB8P0N104 (1,5 кВт / 2,0 л.с.) · 22BD010C104 (4,0 кВт / 5,0 л.с.) · 22BD010F104 (4,0 кВт / 5,0 л.с.) · 22BD010H204 (4,0 кВт / 5,0 л.с.) · 22BD012F104 (5,5 кВт / 7,5 л.с.)


Источники данных. Декодировано из Rockwell 22-TD001 стр. 8-9 Объяснение номера каталога и Выбор продукта. Любой атрибут, который не указан в публикации, помечен как "Не опубликовано", а не взят со страницы дистрибьютора. Номер каталога, упаковка и статус наличия — это запись о наличии данного товара.
